Rozšiřující deska pro mikrokontrolér micro:bit, která umožňuje připojení různých periferií pomocí GPIO

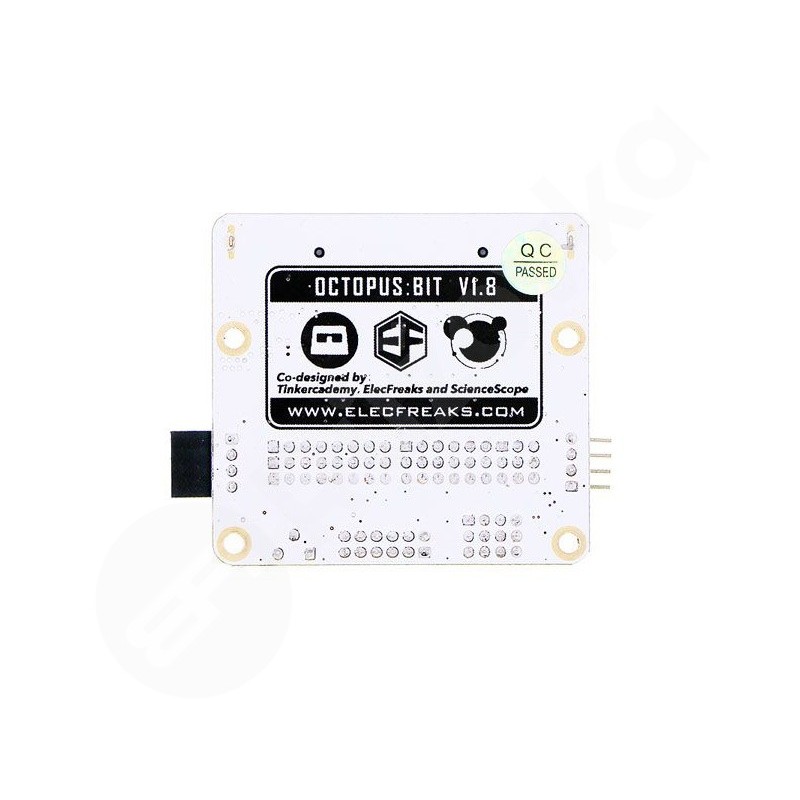

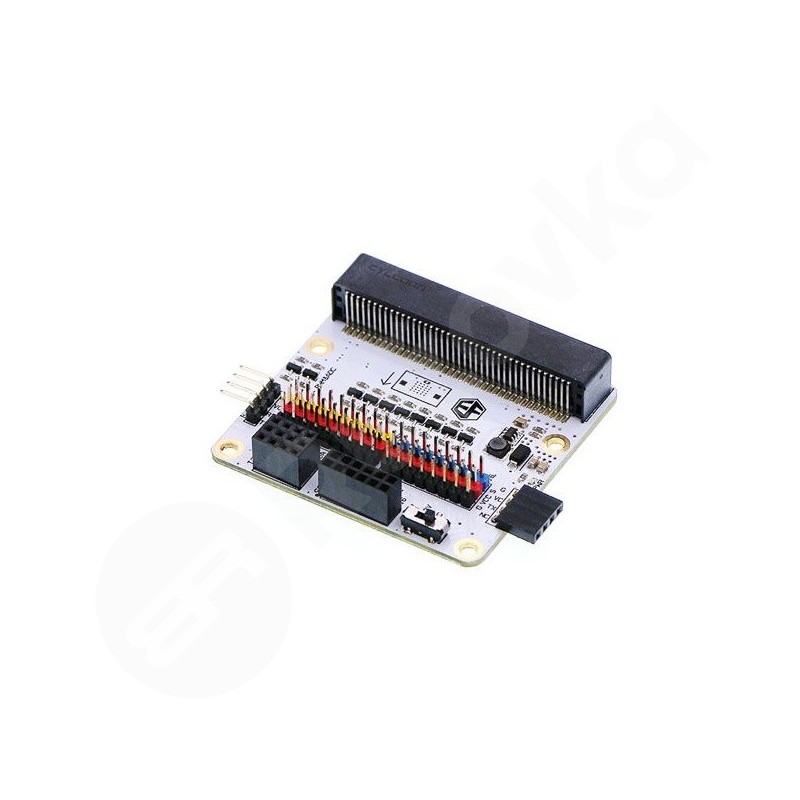

ElecFreaks Octopus:bit (Breakout Board For micro:bit) je rozšiřující deska pro mikrokontrolér micro:bit. Díky ní lze snadno propojit GPIO porty, sériový port, IIC port a SPI port na desce micro:bit. Hlavní výhodou Octopus:bit je možnost přepínání napěťových úrovní některých GPIO portů, díky čemuž lze micro:bit používat s 5V senzory.

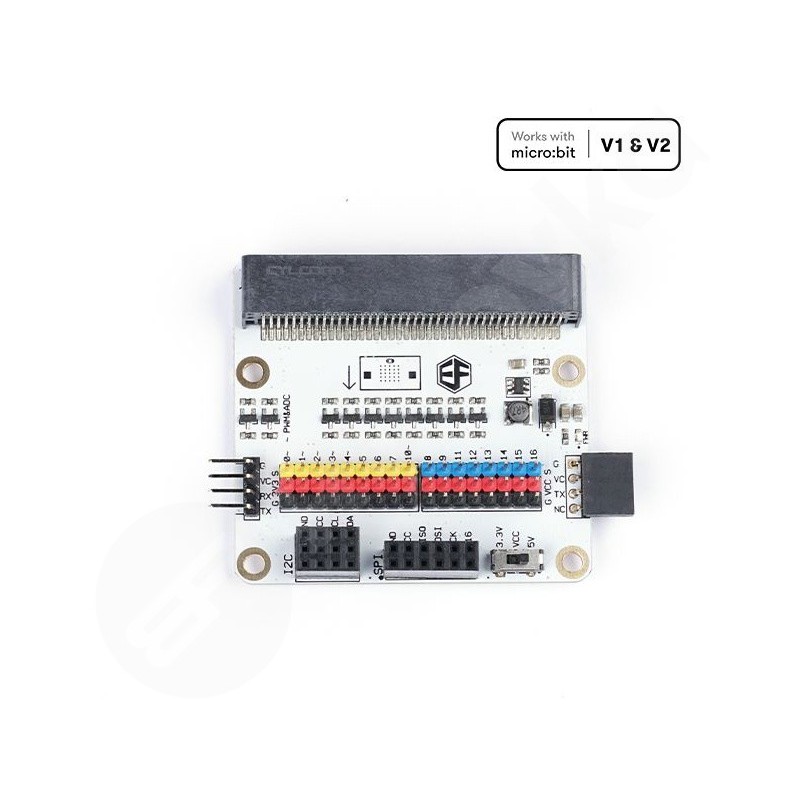

Octopus:bit je napájen z konektoru na okraji desky micro:bit a umožňuje rozšíření všech GPIO portů (P0P16, P19P20). Pod každým I/O portem jsou piny pro VCC a GND, které jsou odlišeny různými barvami, což usnadňuje připojení rozšiřujících modulů. Pinout je plně kompatibilní se sérií produktů Octopus.

Díky modulu pro zvýšení napětí lze přepínat pracovní napětí pinů P8, P9 a P11~P16 mezi 3,3V a 5V pomocí napěťového přepínače. Deska také umožňuje přístup k sériovému portu, I2C portu a SPI portu, přičemž I2C může připojit 3 kanály I2C zařízení a SPI 2 kanály SPI zařízení. Octopus:bit umožňuje přímou sériovou komunikaci mezi dvěma rozšiřujícími deskami. To znamená, že lze propojit dvě desky a přenášet data mezi nimi přes sériový port.

Obsah balení

1x rozšiřující deska (Octopus:bit)
